Plataformas de planta
Pisos de operación en minería, plantas de proceso y salas de equipos, con drenaje natural de agua y derrames.
Pisos industriales y peatonales · Certificado DICTUC
Grating Standard Menos estructura.
Metal desplegado antideslizante para plataformas, pasarelas y escaleras. Se apoya solo en el sentido longitudinal del panel: menos perfiles abajo, menos soldadura, menos horas de montaje. Seis formatos de fábrica, de GS 42 a GS 135.
6Formatos
3–6 mmEspesor
2,50 mAncho máx.
24 hRespuesta
Lunes a jueves, 8:00–13:00 y 14:00–17:30 · viernes desde las 8:30 · Red de distribuidores en todo Chile
0Formatos de fábrica
0Espesores disponibles
0Ancho máximo de plancha
0Fabricando en Chile

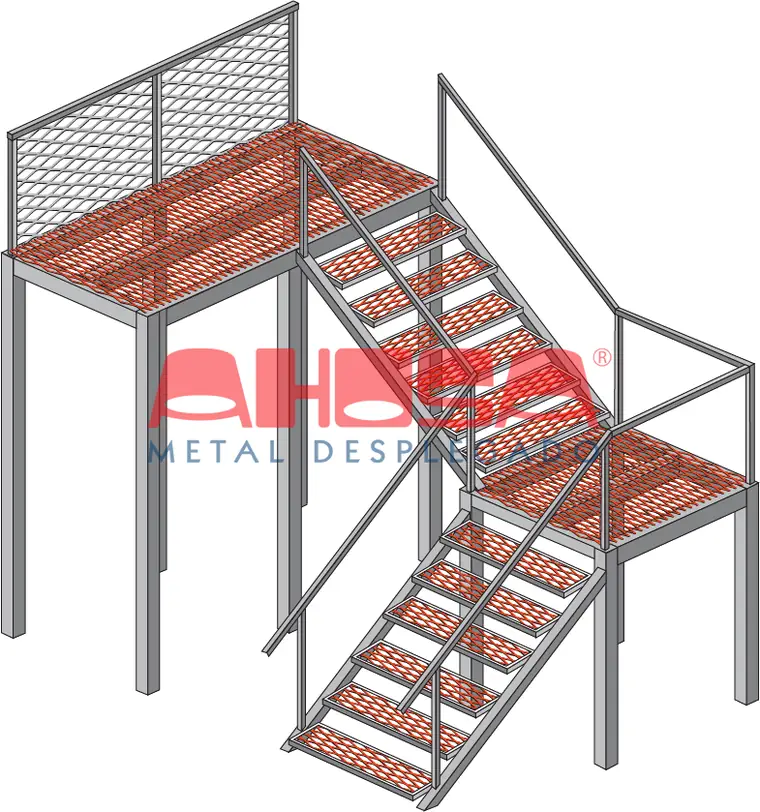

Dónde se instala
Aplicaciones típicas del Grating Standard
Escaleras y peldaños
Superficie antideslizante en peldaños, descansos y narices de escalera, en formatos cerrados como GS 62 y GS 42.
Pasarelas y catwalks
Circulación elevada entre equipos, con apoyos solo en un sentido para reducir la estructura soportante.
Protección de equipos
Tapas, resguardos de maquinaria y cierres de fosos que necesitan ventilación y visibilidad.
Cierres perimetrales
Rejas y paneles de cierre en faenas, subestaciones y recintos industriales, en galvanizado para intemperie.
Astilleros y acuicultura
Cubiertas y pontones donde el galvanizado resiste ambiente salino y alta humedad.
Catálogo de fichas técnicas
Elige tus formatos y llévatelos a la cotización
Marca las fichas que te interesan: quedan adjuntas al formulario y puedes enviarlas por WhatsApp con un enlace que le abre a la otra persona esta misma página con tu selección ya marcada.
¿No sabes leer las cotas? Cómo se lee una ficha está más abajo.
Ningún formato de stock cumple ese filtro.
Fabricamos rollos y planchas en medidas especiales. Cuéntanos qué necesitas y lo evaluamos con el equipo técnico.
NOTA: las dimensiones del metal desplegado son aproximadas y las combinaciones de ancho, largo y espesor corresponden a formatos habituales de catálogo. Confirmamos disponibilidad exacta al cotizar.
Cotiza
Pide precio y plazo
Las fichas que marcaste en el catálogo llegan adjuntas a esta solicitud. Un ejecutivo revisa tu Grating Standard y responde dentro de 24 horas hábiles.

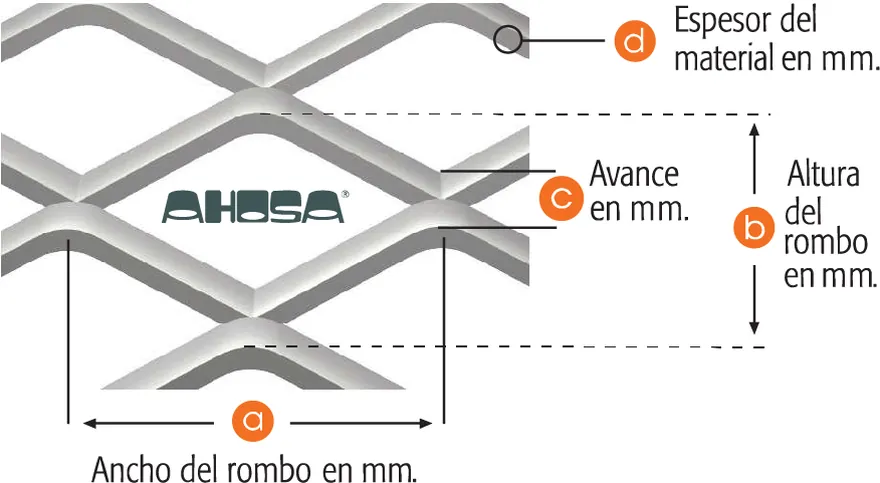

Cómo se lee una ficha
Las cotas del rombo
Cada formato GS se define por tres medidas del rombo más el espesor de la plancha. Así se leen en la ficha técnica.
a
Ancho del romboLa diagonal horizontal, en mm. Es la que da nombre al formato: el GS 135 tiene rombos de 135 mm de ancho; el GS 42, de 42 mm.
b
Altura del romboLa diagonal vertical, en mm. Junto con a define qué tan abierta queda la superficie de tránsito.
c
AvanceEl ancho de la vena metálica, en mm. Es la que trabaja a flexión: a mayor avance, mayor capacidad de carga.
d
EspesorEl grosor de la plancha de origen. En Grating Standard va de 3 a 6 mm según el formato.

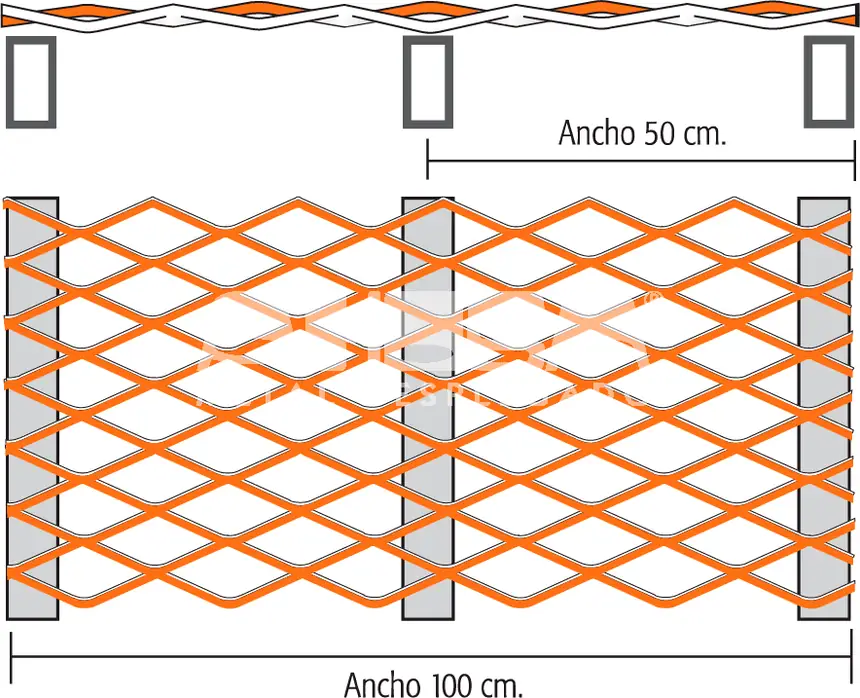

Estructura soportante
Apoyos en un solo sentido
Los vértices inclinados toman la flexión en el sentido longitudinal del panel. Por eso los perfiles van solo en ese sentido, y el paso entre ellos se elige según la carga: los dos pasos habituales son cada 50 y cada 100 cm.
La mitad de la parrillaFrente a una solución que necesita apoyo en ambos sentidos, se elimina toda una familia de perfiles: menos acero comprado y menos piezas que posicionar.
Menos horas de montajeMenos elementos que alinear y soldar en obra, y una estructura más simple de fabricar en taller.
El paso lo define la cargaA mayor luz entre apoyos, mayor espesor o rombo. El dimensionamiento se revisa con las tablas de resistencia elaboradas por DICTUC.
Corte a medidaComo no se deshila, el panel se ajusta en obra al módulo real de la estructura sin perder propiedades en el borde.
Cómo elegir
Qué GS corresponde a cada uso
El formato se define por tres cosas: la luz entre apoyos, la carga de servicio y qué tan cerrada debe ser la superficie. Esta tabla es el punto de partida; el dimensionamiento final lo revisamos contigo.
| Formato | Rombo | Perfil de uso | Superficie | Ficha |
|---|---|---|---|---|
| GS 135 | 135 × 40 mm | Plataformas de gran luz y tránsito pesado, donde importa el peso propio y el drenaje. | Muy abierta | |
| GS 115 | 115 × 43 mm | Pisos industriales de carga. Es el único que llega a 6 mm de espesor y 2,50 m de ancho. | Abierta | |
| GS 88 | 88 × 36 mm | El estándar de pasarelas, plataformas y escaleras de planta. El más pedido. | Media | |
| GS 75 | 75 × 35 mm | Pasarelas peatonales y descansos con apoyos más frecuentes. | Media | |
| GS 62 | 62 × 26 mm | Peldaños, descansos y zonas de tránsito continuo de personas. | Cerrada | |
| GS 42 | 42 × 13 mm | Tránsito fino y rejillas: donde no deben caer herramientas ni objetos pequeños. Largos hasta 6 m. | Muy cerrada |
Por qué grating y no otra solución
Seis diferencias que se notan en el presupuesto
Apoyo solo longitudinal
Los vértices inclinados trabajan como nervaduras y toman la flexión en un solo sentido. Menos perfiles bajo el piso: menos acero, menos soldadura y menos horas de montaje.
No se deshila al cortarlo
Sale de una plancha sólida en una sola pieza. Se dimensiona en obra sin perder forma ni propiedades, algo que una malla tejida o soldada no permite.
Certificación DICTUC
Los ensayos de aptitud como piso industrial y de capacidad de carga fueron realizados por DICTUC, de la Pontificia Universidad Católica de Chile.

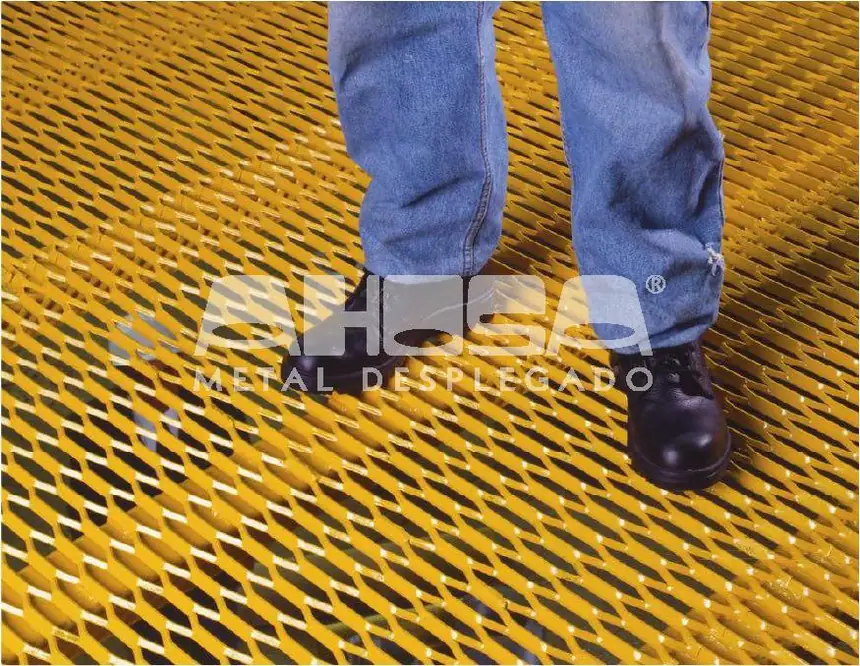

Antideslizante por diseño
El relieve del rombo estampado genera agarre sin tratamientos adicionales, y deja pasar agua, polvo y luz.
Relación peso / resistencia
Más rigidez por kilo que una plancha perforada equivalente, lo que alivia la carga muerta sobre la estructura existente.
Negro o galvanizado
Fierro negro para interiores y ambientes secos; galvanizado para intemperie, faenas mineras, zonas costeras y acuicultura.

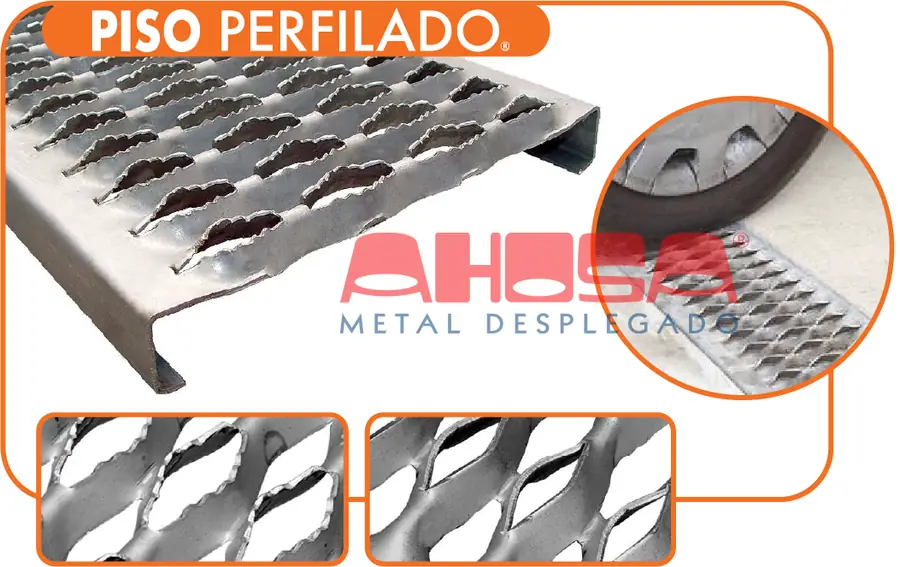

Producto complementario
Piso Perfilado MetalCorp
Cuando el proyecto pide una plancha perfilada en vez de grating: misma familia de pisos industriales, otro perfil de superficie. Tiene línea y catálogo propios, con ocho formatos y sus tablas de resistencia.
Tablas de resistencia DICTUC
El piso perfilado MetalCorp puede ser utilizado en minería, construcción, piscicultura y astilleros, entre otros. Es ideal para pisos en estructuras metálicas, andamios y cubrir canales.
- Resistente, liviano y antideslizante: entrega seguridad prácticamente en cualquier ambiente de trabajo.
- Fierro negro o galvanizado: interior y ambientes secos, o intemperie y faena.
- Respaldo DICTUC: las tablas de resistencia del piso perfilado MetalCorp fueron realizadas por DICTUC.
Preguntas frecuentes
Lo que más nos consultan sobre grating
¿Qué certificación tiene el Grating Standard de AHOSA?
Cuenta con certificación DICTUC, de la Pontificia Universidad Católica de Chile, que respalda su aptitud como piso industrial y los ensayos de capacidad de carga.
¿Cómo elijo el GS correcto para mi proyecto?
Se define por la luz entre apoyos, la carga de servicio y el tipo de tránsito. Los rombos grandes (GS 135 y GS 115) rinden mejor en plataformas de gran luz y carga; los intermedios (GS 88 y GS 75) son el estándar de pasarelas y escaleras; los cerrados (GS 62 y GS 42) sirven para tránsito peatonal fino, peldaños y rejillas donde no deben pasar objetos pequeños.
¿Por qué necesita apoyos solo en un sentido?
Los vértices inclinados del metal desplegado actúan como nervaduras y toman la flexión en el sentido longitudinal del panel. Por eso basta apoyar en ese sentido: se reduce la cantidad de perfiles de la estructura soportante y baja el costo total del montaje.
¿Se puede cortar a medida?
Sí. Al estamparse desde una plancha sólida en una sola pieza no se deshila, a diferencia de las mallas tejidas o soldadas, y admite cortes a medida sin perder forma ni propiedades.
¿En qué materiales y espesores se fabrica?
En fierro negro y fierro galvanizado, en espesores de 3 a 6 mm según el formato, con anchos de 0,50 a 2,50 m y largos de 2, 3 y hasta 6 m en el GS 42.
¿Cada cuánto van los apoyos?
Los perfiles van solo en el sentido longitudinal del panel. Los dos pasos habituales son cada 50 y cada 100 cm de ancho de plancha; cuál corresponde depende de la carga de servicio y del formato, y se define con las tablas de resistencia elaboradas por DICTUC.
¿Qué es el Piso Perfilado MetalCorp y en qué se diferencia del grating?
Es una plancha perfilada antideslizante de la misma familia de pisos industriales, pensada para pisos en estructuras metálicas, andamios y cubrir canales, en minería, construcción, piscicultura y astilleros. Se fabrica en fierro negro y galvanizado, y sus tablas de resistencia también fueron realizadas por DICTUC. A diferencia del grating, no es metal desplegado: es una plancha con perforaciones en relieve.
¿Despachan a regiones?
Sí. Se fabrica en la planta de Macul, Santiago, hay sucursal en Puerto Varas y existe una red de distribuidores a lo largo de todo Chile.
Dónde estamos
Dos plantas, cobertura nacional
Atención de lunes a jueves, 8:00–13:00 y 14:00–17:30. Los viernes abrimos a las 8:30.
Presencia en todo Chile a través de nuestra red de distribuidores. Coordinamos el despacho con el transportista que nos indiques o puedes enviar uno a retirar tu pedido.
Casa matriz · Región Metropolitana
Santiago · Macul
Sucursal · Región de Los Lagos
Puerto Varas
Siguiente paso
Dinos la luz entre apoyos y te dimensionamos el grating.
Un descanso de escalera o una plataforma completa: el equipo técnico de AHOSA revisa formato, espesor y material antes de emitir la cotización.
